Biomet生物气象参数测量系统

Biomet生物气象参数测量系统的实时数据可被SmartFlux® 系统和EddyPro®软件调用并进行相关计算 。

数据采集模块

LI-COR自主设计和制造的数据采集模块，可将采集的生物气象数据传输给SmartFlux实时在线通量计算模块。生物气象数据与EddyPro的涡度相关数据时间自动同步，可用于通量实时计算和后续数据质量控制。

Data Acquisition Module

为什么选择数据采集模块？

使用简单

图形界面快速启动，连接器清晰标记，配置简单

可扩展性

可根据实际需求添加额外的数字、模拟或SDI-12传感器。可连接四个或更多的数据采集模块，从而提供超过72个模拟输入通道

灵活性

数据采集模块可放置在通量足迹区域内，也可放置在涡度塔顶部或底部，相距可达50m

技术参数

  • 模拟输入: 18个单端或最多9个差分输入；
    • 2个带内置激发电压；5 V; 25 mA
    • 2个可选电流或电压
  • 分辨率: 24-bit
  • SDI-12 输入
  • 数字输入输出: 4
    • 5V逻辑输出
    • 5V或3.3V逻辑输入
  • 开关电压输出: 3
    • 9~30VDC；
    • max 1A，带电流感应
  • 12V激发电压输出: 1
    • max 达200mA
  • 采样频率: 1 Hz
  • 通讯协议: RS-485输入输出
  • 供电: +9 ~ 32 VDC
  • 功耗: 0.7 ~ 1 W

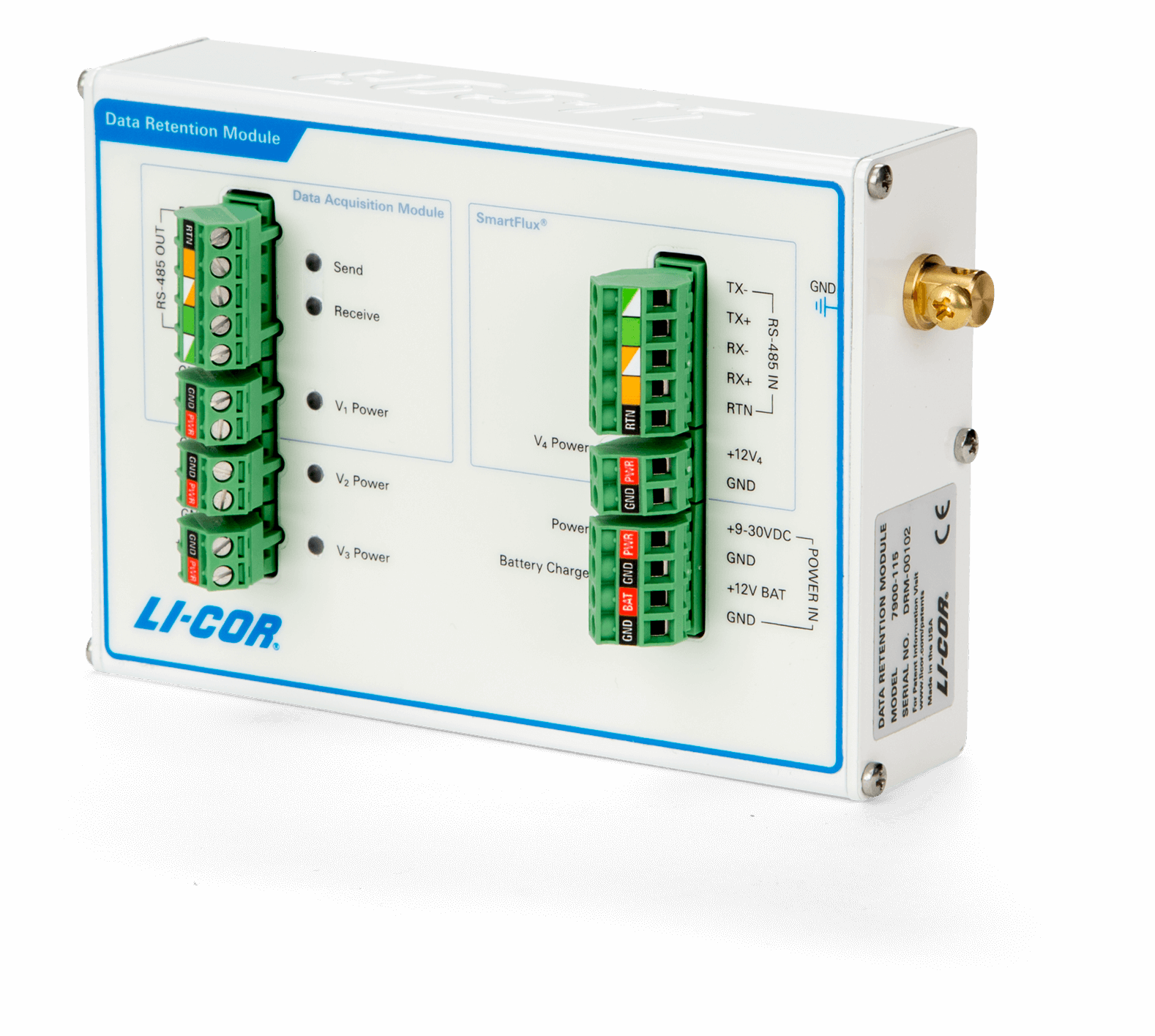

Data Retention Module

智能数据传控模块

智能数据传控模块提供数据传输和智能电源控制功能。在系统亏电时，可控制备用电源优先给超声风速仪、SmartFlux系统、数据采集模块和生物气象参数测量系统供电，并记录传输数据，从而减少或避免断电期间出现数据缺失。

为什么选择智能数据传控模块？

智能数据传控模块内含一块备用电池，该电池能为生物气象参数测量系统供电，保证主电源中断后系统继续采集生物气象数据。采集的生物气象数据后续可用于通量数据插补。

技术参数

  • 通讯协议: RS-485输入输出
  • 可配置电源输出: 4
    • 无调节功率输出: 1
    • 调节功率输出: 3 (max 24 VDC)
  • 供电:9 ~ 32 VDC
  • DC/DC转换器: 将输入的9-30 VDC转换为传感器和组件需要的12 VDC。
  • 备用电池充电: 主电源打开时给备用电池充电，主电源故障时切换到备用电池。
  • 数据存储: 32MB；通常可供备用存储一个多月的Biomet数据。

光量子传感器和辐射计

LI-190R 光合有效辐射传感器

测量光合有效辐射（PAR），在整个PAR波段内响应一致。

LI-200R 太阳总辐射传感器

测量太阳总辐射

Kipp & Zonen NRLite2 净辐射计

测量净辐射 - 入射和反射辐射差值

Kipp & Zonen CNR4净辐射计

分别测量长波和短波的入射及反射辐射。

土壤相关参数测量

Stevens Hydra Probe II 土壤传感器

集成式传感器，可实现原位土壤湿度、电导率和温度的测量。

HukseFlux HFP01 土壤热通量板

业界认可的土壤热通量传感器，通体陶瓷-塑料复合材质尽可能减小热阻。

HukseFlux HFP01SC 自校准土壤热通量板

基于在线 Van den Bos-Hoeksma 校准方法进行高精度的土壤热通量测量，能够自动纠正常见误差。

温度和雨量测量

配备RM Young 防辐射罩的Vaisala HMP155 空气温湿度传感器

搭配RM Young 防辐射罩进行湿度和温度测量，易于维护、长期使用稳定且及坚固耐用。

Texas Electronics TR-525M 翻斗式雨量计

野外翻斗式雨量计，可测量液态降水并使用机械翻斗装置测量累积降雨量

新型网络物候相机

Phenocam

Phenocam户外相机，可集成至 LI-COR 涡度相关通量测量系统以获取站点每日图像。您可在 FluxSuite 上查看 Phenocam 图像，也可从站点下载图像。

返回到涡度相关通量测量系统产品
